Система опережающего реагирования «ТЕПЛОКОМПЛЕКС»

24 Июнь 2026 15:54

«ТЕПЛОКОМПЛЕКС» - это полностью автономная цифровая платформа для онлайн-мониторинга тепловых камер (ТК) и центральных тепловых пунктов (ЦТП), работающая без подключения к внешней электросети. Вместо дорогостоящей прокладки силовых кабелей или постоянной замены элементов питания мы применили эффективное инженерное решение. Система оснащена встроенным термоэлектрическим генератором (ТЭГ), который превращает саму инфраструктуру теплосети в непрерывный источник энергии.

В чем универсальность решения:

генерация энергии из тепла: ТЭГ использует разницу температур между поверхностью трубопровода и окружающей средой, полностью обеспечивая датчики и контроллер собственным электричеством;
работа в режиме 24/7: Комплекс функционирует непрерывно, не требуя сервисных выездов для обслуживания аккумуляторов;
монтаж в любой точке сети: Систему можно развернуть всего за несколько часов в самых глубоких или удаленных камерах, где подвод традиционного электропитания технически невозможен.

Решаемые проблемы:

Традиционный ручной контроль тепловых сетей связан с критическими рисками и скрытыми затратами:

задержки обнаружения: поиск аварии при ручном обходе ТК занимает от нескольких часов до суток;
высокие издержки: постоянное содержание выездных бригад для регулярных осмотров разрозненных объектов;
проблема питания: около 90% ТК не имеют подвода электросети, а прокладка кабеля часто дороже самой системы мониторинга;
безопасность: риски несанкционированного доступа, хищений и скрытого затопления оборудования;
агрессивная среда: высокая влажность и перепады температур, разрушающие стандартную электронику.

Преимущества системы:

Полная энергонезависимость. Уникальный термоэлектрический генератор (ТЭГ) компании «Арквантум» использует элементы Пельтье для выработки электричества из тепла трубопровода. В сочетании с подсистемой хранения энергии это гарантирует 100% автономность.
Надежная аппаратная часть (Сделано в России). Система разработана на базе энергоэффективного контроллера «КВАНТ-Т» с использованием российской элементной базы. Внешняя оболочка имеет максимальный уровень защиты IP65-68 для работы в агрессивных средах.
Собственное программное обеспечение «ТМТ». Программный комплекс «ТМТ» включен в реестр Российского ПО. Он позволяет визуализировать объекты на карте, строить мнемосхемы, вести архив телеметрии и настраивать автоматические сценарии реагирования на аварии.
Совместимость и легкая интеграция. Данные передаются по беспроводным каналам GSM (GPRS/NB-IoT). Предусмотрена легкая интеграция в существующие SCADA и информационные системы заказчика через стандартные протоколы.

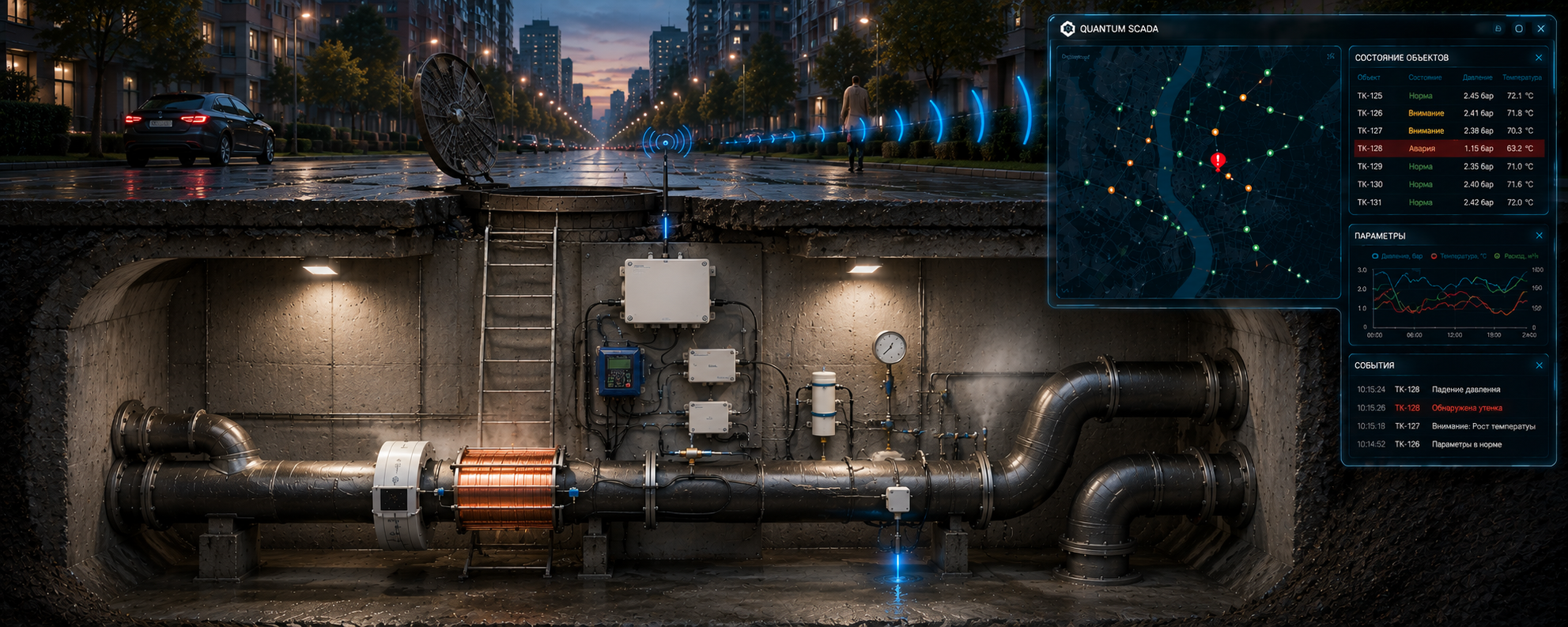

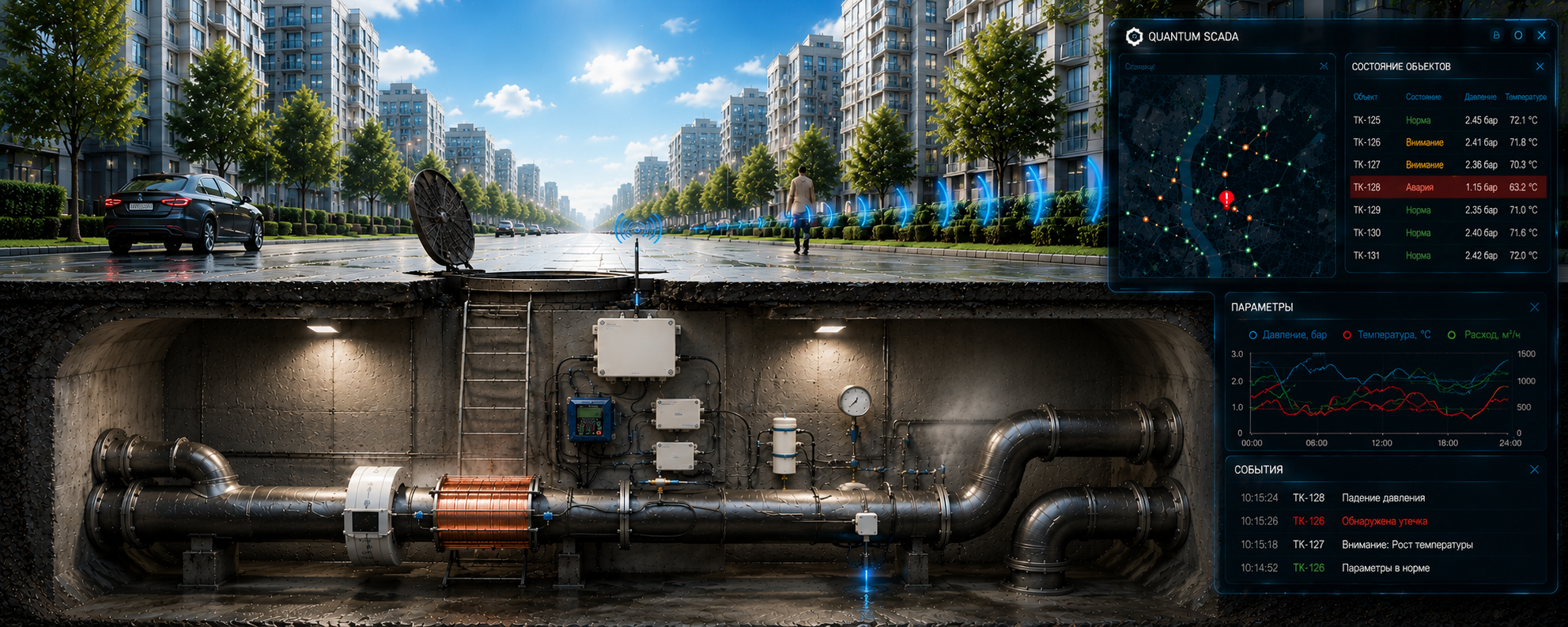

Архитектура и контролируемые параметры

Платформа имеет классическую трехуровневую иерархическую структуру промышленной автоматизации:

нижний уровень (первичные датчики):

давление и температура: непрерывный контроль теплоносителя в трубопроводах (до 6–8 датчиков давления и до 4 датчиков температуры);
микроклимат: датчик затопления тепловой камеры и измеритель температуры воздуха внутри колодца;
безопасность: датчики вскрытия люков (до 2 дискретных входов для защиты от несанкционированного доступа);

средний уровень (сбор и обработка): контроллер «КВАНТ-Т»: промышленный автономный модуль, который собирает сигналы со всех датчиков, фильтрует помехи, архивирует данные и передает их по беспроводным каналам связи (GSM / NB-IoT) на сервер;
верхний уровень (диспетчеризация и аналитика): сервер обработки данных и рабочее место диспетчера на базе защищенных Web-технологий.

Экономический эффект и результаты практического внедрения

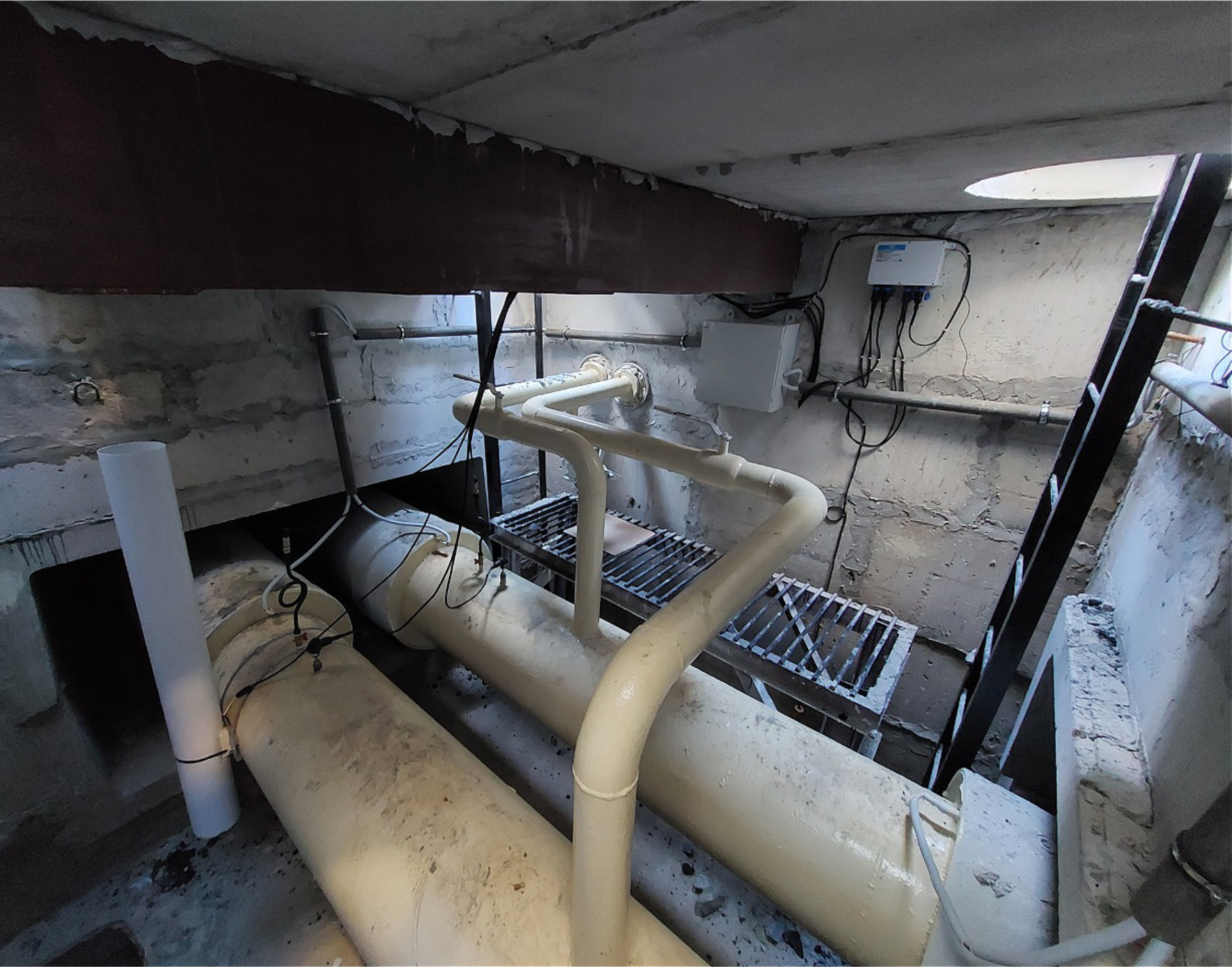

Комплекс «ТЕПЛОКОМПЛЕКС» успешно прошел длительные опытно-промышленные испытания на объектах крупных территориальных генерирующих компаний (ТГК). По результатам реальной эксплуатации на действующих тепловых сетях система доказала свою высокую надежность и позволила достичь следующих параметров эффективности:

оптимизация операционных показателей сети:

сокращение времени реакции на аварию на 59% - автоматика мгновенно передает сигнал в SCADA-систему, снижая среднее время локализации повреждения с 9 до 3,7 часа;
снижение потерь теплоносителя на 45–50% - за счет оперативного обнаружения скрытых утечек и свищей на ранней стадии;

прямая экономия в цифрах (в расчете на одну тепловую камеру):

~300 000 рублей - чистая единоразовая экономия на этапе монтажа за счет отказа от проектирования и прокладки кабельных линий питания;
~150 000 рублей / год - снижение затрат на обслуживание сети благодаря отмене регулярных ручных обходов и выездов дежурных бригад;
~175 000 рублей / год - дополнительный оптимизационный доход от предотвращения масштабных аварийных разрушений инфраструктуры.

Итоговый финансовый результат: Средний срок полной окупаемости затрат на модернизацию одной тепловой камеры составляет всего 2,9 года.

Программная основа и технологический стек

В основе цифровой платформы «Теплокомплекс» лежит наша собственная разработка - QUANTUM SCADA. Это мощная промышленная система автоматизации, которая в сочетании с современным ИТ-стеком гарантирует отказоустойчивость, мгновенную обработку данных и независимость от зарубежного софта.Архитектурный стек платформы:

QUANTUM SCADA - программное ядро системы, включенное в реестр Российского ПО. Отвечает за диспетчеризацию, построение мнемосхем, аналитику и автоматизацию сценариев.
C++ - применяется для низкоуровневого программирования автономных контроллеров; обеспечивает максимальное быстродействие и энергоэффективность «железа».
Node.js + Express.js - серверная платформа, рассчитанная на параллельную обработку тысяч одновременных запросов от датчиков в режиме реального времени.
PostgreSQL - надежная объектно-реляционная СУБД корпоративного уровня для безопасного хранения многолетних архивов телеметрии.
React.js - библиотека для создания отзывчивого, легкого и быстрого веб-интерфейса диспетчера.

Гибкость и кастомизация интерфейсаИнтерфейс системы полностью адаптируется под регламенты вашей диспетчерской службы благодаря модульной системе веб-виджетов:

индивидуальные рабочие столы: каждый оператор может самостоятельно настраивать расположение блоков контроля и графиков под свои задачи;
мультимедийные модули: прямо в интерфейс SCADA можно выводить живые видеопотоки с камер наблюдения на объектах;
бесшовная интеграция: возможность встраивания рабочих экранов смежных информационных систем (ГИС, ERP, сторонние SCADA) через веб-фреймы.
